芯片设计文件格式：LEF 与 DEF

zyz zyz 收录于 IC-Design
 约 1000 字 预计阅读 5 分钟

LEF文件

LEF是库交换格式 （Library Exchange Format）的缩写，该文件由foundry提供，是P&R所必须的库文件。

目前，LEF文件主要分为两种:

  • 工艺LEF: 描述“制造工艺规则”，便于EDA工具做GR/DR/DRC检查等。
  • 单元LEF: 描述“cell 的几何形状和引脚”

LEF的具体信息可以查看此链接.

DEF文件

DEF最早是布图规划是生成的，作为输入文件相继输入布局布线后完善，最终将转为GDS版图进行物理验证，通过后将进行流片。

其用来描述一个芯片设计在某个物理实现阶段中的版图信息，简单来说：

.def 文件描述的是：这个 design 里面有哪些 instance、pin、net，以及它们在版图中的位置、方向、布线、floorplan 等物理信息。

标准.def文件由以下部分组成。

标题声明

1
2
3
4
5
6

VERSION 5.8 ;
DIVIDERCHAR "/" ;
BUSBITCHARS "[]" ;
DESIGN BM64 ;
UNITS DISTANCE MICRONS 1000 ;
DIEAREA ( 0 0 ) ( 346182 346182 ) ;

该部分需要重点关注的:

  • VERSION: 表示语法版本, EDA工具根据这个版本去理解语法规则
  • UNITS DISTANCE MICRONS: 表示 DEF 中的距离单位采用 database unit，简称 DBU, 在该示例中 1 micron = 1000 DBU
  • DIEAREA: 表示芯片边界, 该实例中左下角为(0, 0), 右上角为(346182 DBU, 346182 DBU); 换算成micron为(346.182 um, 346.182 um)

ROW声明

ROW服务于 placement，决定 standard cell 能放在哪里（standard cell的左下角必须跟site的左下角对齐, 简称为行对其）。一个具体示例为：

1
2
3

ROW ROW_171 core7 2000 240800 N DO 1710 BY 1 STEP 200 0
;
......
  • ROW：固定关键字
  • ROW_171：该行的行名
  • core7：该行使用的site名称（site由工艺LEF定义，会定义每个site的宽，高，允许的对称性）
  • 2000 240800：该row起点坐标，换算为um需要除以UNITS DISTANCE MICRONS说明的值
  • N：row的朝向
  • DO 171 BY 1：x方向有171个site，y方向有1个site
  • STEP 2000 0：x 方向相邻 site 之间的起始点距离为 2000 DBU（当site紧挨着时，该值就等于site的宽度），y 方向不重复

ROW的本质就是一串紧挨着排列的site。

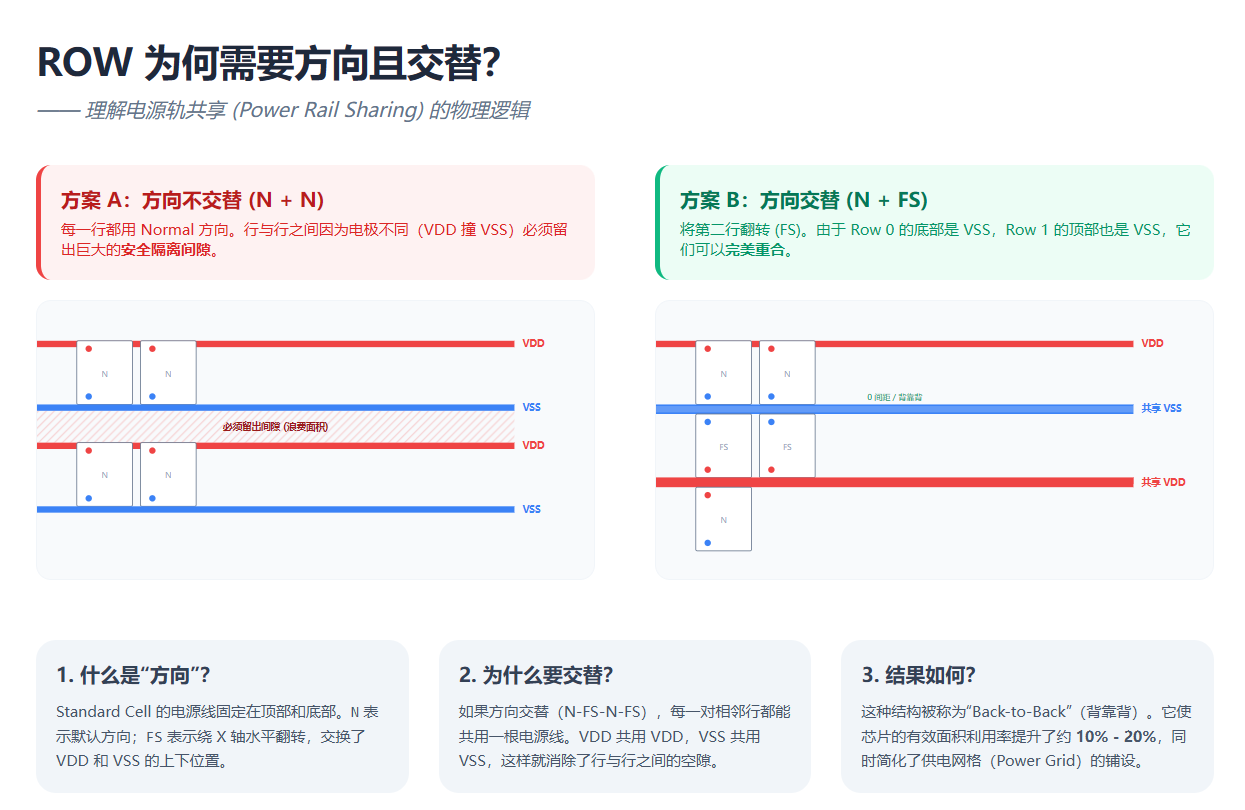

通过ROW的方向都是交替出现，让相邻 row 的电源轨能够共享或对齐，例如 VDD/VSS rail 在上下相邻行之间匹配。具体哪种朝向合法，仍然取决于 LEF 中 site 和 cell macro 的 symmetry 定义。 图1

TRACKS声明

TRACKS 服务于 detailed routing，决定 metal wire 通常沿哪些轨道布线。具体示例为：

1
2

TRACKS X 0 DO 1730 STEP 200 LAYER MET1 ;
......
  • TRACKS: 固定关键字
  • X: 表明这一组TRACK的坐标沿X方向变化(即是一组竖直track)
  • 0: 第一条track的坐标
  • DO 1730: 表明该组tracks共有1730条track
  • STEP 200: 表明每条track间隔200 DBU
  • LAYER MET1: 表明该组tracks属于MET1层(一个芯片有多层物理金属层)

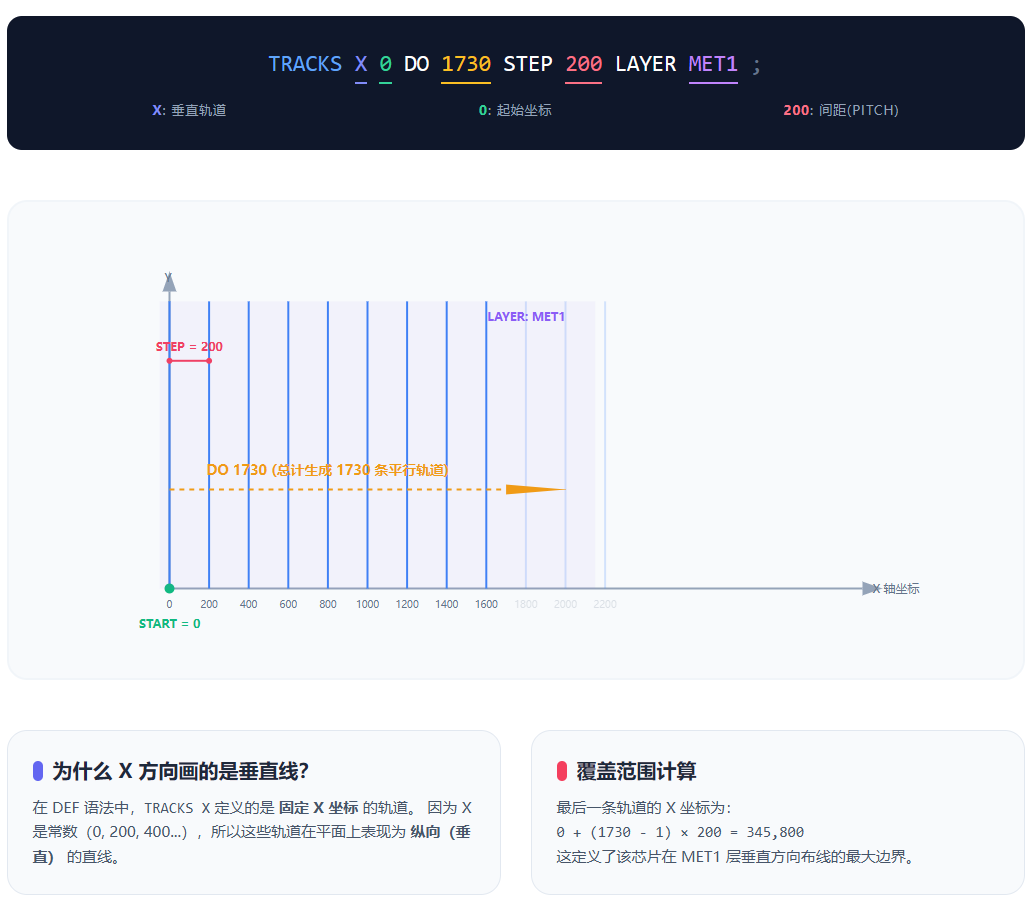

下面是上面这个声明的可视化图: 图2

GCELLGRID声明

GCELLGRID 服务于 global routing / congestion analysis，其STEP比TRACKS STEP大得多. 主要作用就是用于拥塞估计, 具体示例为:

1

GCELLGRID X 104100 DO 2 STEP 345
  • GCELLGRID: 固定关键字
  • X: 定义是在X轴上的切割(即线条是垂直X轴的)
  • 104100: 第一条线的起点坐标(X轴)
  • DO 2: 重复次数为2
  • STEP 345: 线条之间的物理距离为 345

VIAS声明

在芯片中，布线不是在一层完成的，而是分布在多层金属层上, 如果一条 net 想从一层“跳”到另一层，就必须通过VIA来实现, 下面是一个具体示例:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

VIAS 1 ;
- VIA4_1000x1000
 + VIARULE MET5_MET4
 + CUTSIZE 90 90
 + LAYERS MET4 VIA4 MET5
 + CUTSPACING 110 110
 + ENCLOSURE 5 55 5 55
 + ROWCOL 5 5
 ;
END VIAS
  • VIAS 1: 表示本DEF文件中定义了1个via类型, 后面这个via可以在NETS里被引用
  • VIA4_1000x1000: 该via的名称
  • VIARULE MET5_MET4: 表明这个via是基于MET5_MET4规则(该规则由工艺LEF定义)来实例化的
  • CUTSIZE 90 90: 表明每一个via cut的宽高分别为 90, 90
  • LAYERS MET4 VIA4 MET5: 表明该via连接的是MET4和MET5层, 物理通孔层位VIA4
  • CUTSPACING 110 110: 表明via cut在x和y上的间距分别为 110, 110
  • ENCLOSURE 5 55 5 55: 表明上下金属层对 cut 的“包围距离”, 从左到右值对应的分别是MET4(下层)距离最外围的via cut在x和y方向上的距离分别为5, 55; MET5(上层)距离最外围的via cut在x和y方向上的距离分别为5, 55
  • ROWCOL 5 5: 表明这个 via 不是单个孔，而是一个 5 × 5 的 via 阵列(即5行5列) 图3

COMPONENTS声明

该部件用于描述本芯片使用的实例以及它们的位置信息(非 FIXED 单元, 在global placement后才有具体的位置信息). 具体示例:

1
2
3
4
5
6
7
8
9

COMPONENTS 26568 ;
- Valid_reg_p DFFQX1H7L + PLACED ( 269600 340200 ) S
 ;
- Prod_9__reg_p DFFQX1H7L + PLACED ( 156400 249200 ) N
 ;
- Prod_99__reg_p DFFQX1H7L + PLACED ( 159600 336000 ) FN
 ;
 ...
 ...
  • COMPONENTS 26568: 表明当前设计一共有 26568 个instance
  • Valid_reg_p: 实例名(该cell在该设计中的唯一名字)
  • DFFQX1H7L: 使用的单元类型(由单元LEF提供)
  • PLACED ( 269600 340200 ): 表示该cell的左下角坐标, PLACED是放置状态, 常见的状态有:
    • UNPLACED → 还没放
    • PLACED → 已放置（但可能还会动）
    • FIXED → 固定（不能再移动）
    • COVER → 覆盖型（少见）
  • S: 表示cell朝向(非常重要), 因为cell是有方向的, 需要跟电源轨对齐

place过后, 在该部分你可能会发现插入了大量的TAP CELL, 该单元的作用就是维持芯片的物理完整性和电源完整性， 防止 latch-up 效应

PINS声明

用来描述芯片对外的 IO 引脚（不是内部 standard cell 的 pin）。这些信息会直接影响：

  • IO 布局（pad/端口位置）
  • 布线起点/终点
  • 时序边界（input/output timing）

一个具体示例:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

PINS 1032 ;
- Valid + NET Valid + DIRECTION OUTPUT + USE SIGNAL
  + LAYER MET2 ( -50 0 ) ( 50 520 )
  + PLACED ( 269800 346182 ) S ;
- Rst + NET Rst + DIRECTION INPUT + USE SIGNAL
  + LAYER MET2 ( -50 0 ) ( 50 520 )
  + PLACED ( 172800 346182 ) S ;
- R[255] + NET R[255] + DIRECTION INPUT + USE SIGNAL
  + LAYER MET3 ( -50 0 ) ( 50 520 )
  + PLACED ( 346182 259200 ) W ;
...
...
  • PINS 1032: 一共有1032个IO引脚
  • Valid: 引脚名
  • NET Valid: 该IO引脚连接到名称为Valid的net
  • DIRECTION OUTPUT: 表明这是一个输出端口, 常见的值有:
    • INPUT: 输入
    • OUTPUT: 输出
    • INOUT: 双向
    • FEEDTHRU: 穿越型 (少见)
  • USE SIGNAL: 表明这是普通信号引脚, 常见的值有:
    • SIGNAL: 普通信号
    • POWER: 电源
    • GROUND: 地
    • CLOCK: 时钟
    • ANALOG: 模拟信号
  • LAYER MET2 ( -50 0 ) ( 50 520 ): 表明该IO pin在MET2层, 且形状为矩形(坐标分别为该矩形左下角和右上角的坐标, 该坐标是相对于PLACE基准点的坐标)
  • PLACED ( 269800 346182 ) S: 表明该pin的在芯片上的绝对基准点和朝向, 通过朝向和该值加上面的相对坐标即可计算出该pin的绝对坐标

SPECIALNETS声明

该部分用于定义特殊网络，通常是指电源（VDD）和地线（VSS）网络。与普通信号线（NETS）不同，特殊网络通常以宽大的“金属带（Stripe）”或“金属环（Ring）”形式存在，以承载大电流并降低压降。具体示例:

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

SPECIALNETS 4 ;
- VSS  ( * VSS )
  + ROUTED MET4 1000 + SHAPE STRIPE ( 11000 1320 ) ( * 343080 )
    NEW MET4 1000 + SHAPE STRIPE ( 27000 1320 ) ( * 343080 )
    NEW MET4 1000 + SHAPE STRIPE ( 43000 1320 ) ( * 343080 )
    NEW MET4 1000 + SHAPE STRIPE ( 59000 1320 ) ( * 343080 )
    NEW MET4 1000 + SHAPE STRIPE ( 75000 1320 ) ( * 343080 )
    NEW MET4 1000 + SHAPE STRIPE ( 91000 1320 ) ( * 343080 )
    NEW MET4 1000 + SHAPE STRIPE ( 107000 1320 ) ( * 343080 )
    NEW MET4 1000 + SHAPE STRIPE ( 123000 1320 ) ( * 343080 )
    ...
    ...
    NEW MET5 0 + SHAPE STRIPE ( 107000 313900 ) VIA4_1000x1000
    NEW MET5 0 + SHAPE STRIPE ( 123000 313900 ) VIA4_1000x1000
...
...
  • SPECIALNETS 4：表明有4个特殊网络
  • VSS  ( * VSS ): VSS表示网络名称; ( * VSS ) 是连接声明, * 为通配符, 表示这个网络要连接到该设计中所有名为VSS的Pin上
  • ROUTED：表示该网络的线已经固定好
  • MET4：表示这一层Stripe在MET4上走线
  • 1000：表示该Stripe线宽为 1000 DBU
  • SHAPE STRIPE：声明该线条为“金属带”。它们通常是一组平行的宽线，横跨整个 Core，像排栅一样为下方的标准单元供电。
  • ( 11000 1320 ) ( * 343080 )：表明该Stripe的起始和终止中心点，*表示延续上一个点的坐标(这里表示11000)
  • NEW: 表示新的Stripe
  • NEW MET5 0 + SHAPE STRIPE ( 107000 313900 ) VIA4_1000x1000: 这里宽度为0, 是因为这句话的含义是在$(11000, 9900)$ 这个位置，放置一个名为 VIA4_1000x1000 的通孔阵列，用来连接 MET5 和下方的 MET4

NETS声明

该部分定义了电路的逻辑连接关系。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

NETS 24042 ;
- Valid
  ( PIN Valid ) ( Valid_reg_p Q )
 ;
- Rst
  ( PIN Rst ) ( _22244_ A ) ( _22253_ B ) ( _22396_ A ) ( _41856_ A )
  ( _42020_ A ) ( _42475_ A ) ( _43067_ A )
 ;
- R[255]
  ( PIN R[255] ) ( _44475_ B )
 ;
- R[254]
  ( PIN R[254] ) ( _41858_ B )
 ;
- R[253]
  ( PIN R[253] ) ( _41874_ A1 )
 ;
...
...
  • NETS 24042：表明接下来定义了24042个NET
  • Valid: 该NET名称
  • ( PIN Valid ) ( Valid_reg_p Q ): Valid NET包含的pin信息, 即该NET由IO PIN Valid和Valid_reg_p的Q pin组成

以上就是一个post-place的def重要部分讲解, 通常来说def还会包含BLOCKAGE, NDR声明, 这里就不细说了.
